Die Steuerplatten
Als Steuerplatten bezeichne ich die Modulgruppen, die dezentral in einen bestimmten Bereich der Anlage die Belegt- und Weichenrückmeldungen einsammeln.
Diese Modulgruppen haben unterschiedliche Belegungen, und können irgendwo in der Anlage angebracht sein oder sind auf eigenen Platten aufgebaut.
In der Regel ist einer Modulgruppe auch ein Gleichrichter / Spannungswandler zugeordnet, von dem aus die Weichendecoder und Weichenrückmelder mit Spannung versorgt werden.
Verschiedene Steuerplatten

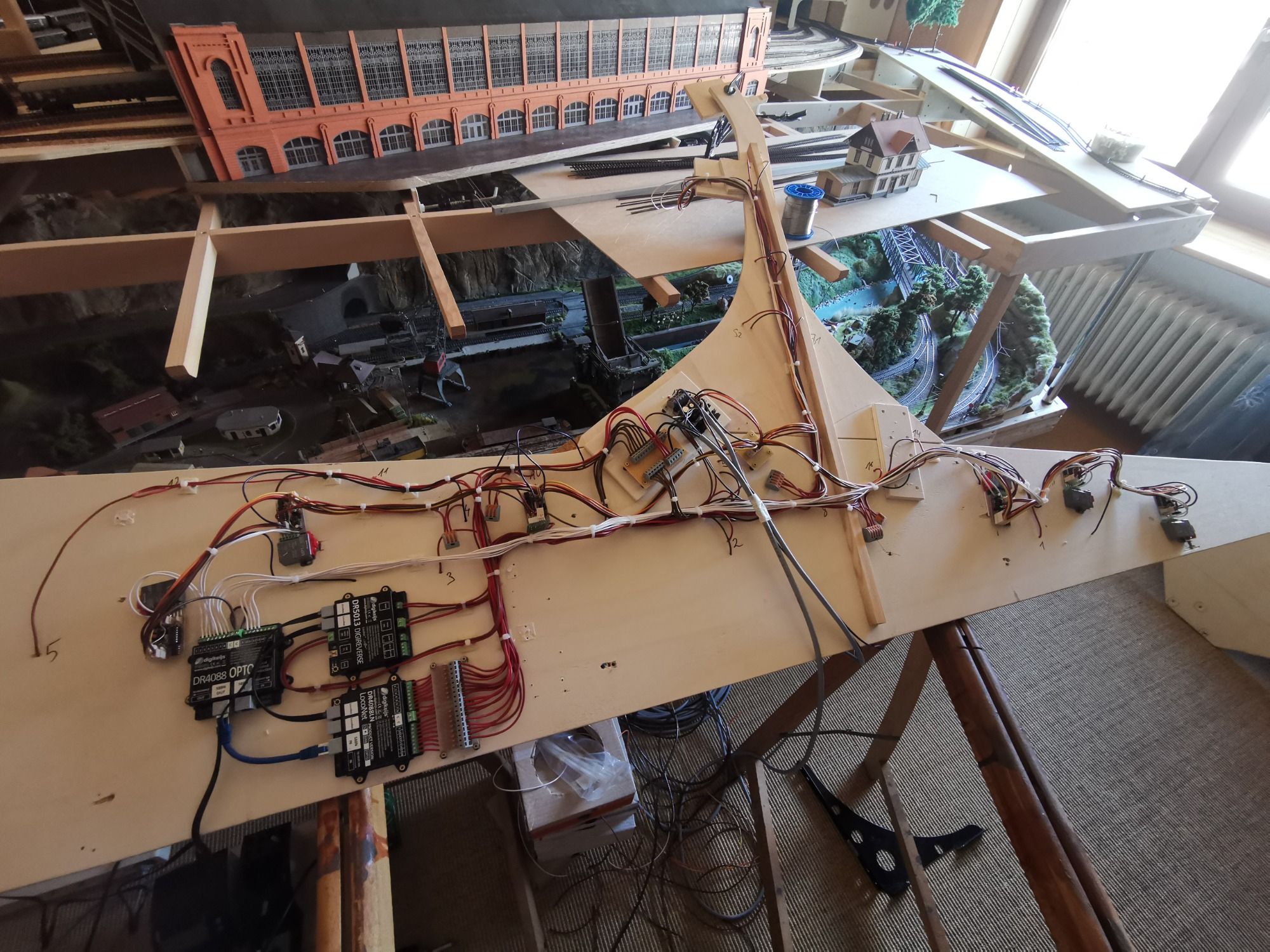

Diese Galerie zeigt einige der dezentralen Steuerplatten, die Umkreis von ca. 1,5 m die Belegtmeldungen und Weichenrückmeldungen einsammeln.
Teilweise zeigen die Bilder noch die "Rohverkabelung", bevor ich diese schön geordnet und zusammengebunden habe, oder sind noch gar nicht angeschlossen.
Manche der Steuerplatten verfügen über Gleichrichter / Spannungsstabilisatoren, die per DCC von TC ein- oder ausgeschaltet werden können.
Auf diese Weise kann bei Bedarf auch mal ein Signalwechsel erzwungen werden, falls TC nach dem Einschalten "nicht alles mitbekommen hat".
